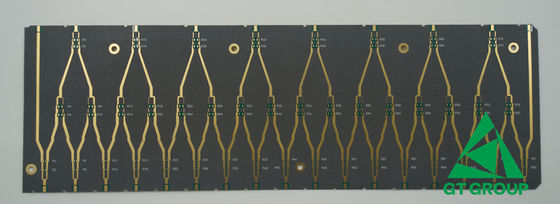

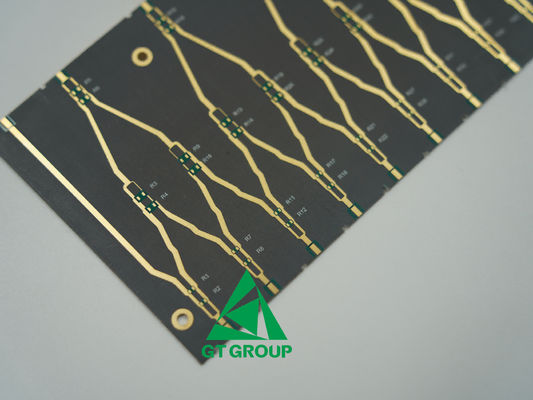

Πρωτότυπο PCB υψηλής συχνότητας 2 στρώμα με FR4 BM255 0,51mm πράσινο Soldmermask

Παράμετροι προϊόντος:

Τα PCB υψηλής συχνότητας είναι κρίσιμα συστατικά στα σύγχρονα ηλεκτρονικά, τα οποία έχουν σχεδιαστεί για να λειτουργούν σε συχνότητες που κυμαίνονται συνήθως από 500 MHz έως αρκετά GHz και άνω.Εδώ είναι μερικά βασικά χαρακτηριστικά των PCB υψηλής συχνότητας:

1. Η διηλεκτρική σταθερά (Dk) και ο συντελεστής διάσπασης (Df): Τα PCB υψηλής συχνότητας απαιτούν υλικά με χαμηλή και σταθερή διηλεκτρική σταθερά για να ελαχιστοποιηθούν οι καθυστερήσεις διάδοσης του σήματος και να διατηρηθεί ο έλεγχος της αντίστασης.Χρειάζονται επίσης έναν χαμηλό συντελεστή διάσπασης για να μειώσουν την απώλεια σήματος.

2. Συντελεστής θερμικής διαστολής (CTE): Για τα PCB υψηλής συχνότητας, η αντιστοίχιση της CTE διαφόρων υλικών είναι ζωτικής σημασίας για την πρόληψη της πίεσης και της πιθανής βλάβης, ιδίως κατά τη διάρκεια του θερμικού κύκλου.

3. Θερμική αγωγιμότητα: Τα κυκλώματα υψηλής συχνότητας συχνά παράγουν σημαντική θερμότητα, καθιστώντας την θερμική διαχείριση μια κρίσιμη εξέταση.που επηρεάζουν τη συνολική αξιοπιστία του συστήματος και την ικανότητα διαχείρισης ισχύος.

4. Απορρόφηση υγρασίας: Η τάση ενός υλικού να απορροφά υγρασία μπορεί να επηρεάσει σημαντικά τις ηλεκτρικές του ιδιότητες, ειδικά σε υψηλές συχνότητες.Τα υλικά με χαμηλή απορρόφηση υγρασίας προτιμούνται για τη διατήρηση της σταθερότητας των διαστάσεων και της μακροπρόθεσμης αξιοπιστίας

5. Διαμετρική σταθερότητα: Αναφέρεται στην ικανότητα ενός υλικού να διατηρεί το σχήμα και το μέγεθός του σε διάφορες περιβαλλοντικές συνθήκες, εξασφαλίζοντας συνεπή ηλεκτρική απόδοση και επηρεάζοντας την απόδοση παραγωγής.

6. Ακεραιότητα σήματος: Τα PCB υψηλής συχνότητας έχουν σχεδιαστεί για να διατηρούν την ακεραιότητα του σήματος σε υψηλές συχνότητες, ελαχιστοποιώντας την στρέβλωση και την απώλεια του σήματος.Αυτό επιτυγχάνεται με τη χρήση υλικών με χαμηλή διαλεκτρική απώλεια και σχολαστικό σχεδιασμό.

7. Υλικά χαμηλής διηλεκτρικής απώλειας: Υλικά όπως το Rogers και το PTFE (Teflon PCB) χρησιμοποιούνται στα HF PCB λόγω του χαμηλού συντελεστή διάσπασης και της χαμηλής διηλεκτρικής σταθεράς τους, τα οποία μειώνουν την απώλεια σήματος και βελτιώνουν τις επιδόσεις της συσκευής.

8. Αποτελεσματική διαχείριση της θερμότητας: Τα HF PCB πρέπει να είναι ανθεκτικά στη θερμότητα, χρησιμοποιώντας θερμικούς διαδρόμους, απορροφητές θερμότητας και καλύτερα υλικά υποστρώματος για την αποτελεσματική διαχείριση της θερμότητας, εξασφαλίζοντας μακροχρόνια απόδοση.

9. Έλεγχος αντίστασης: Τα PCB υψηλής συχνότητας έχουν συχνά ελεγχόμενα ίχνη παρεμπόδισης και ακριβή αντιστοίχιση παρεμπόδισης για να εξασφαλίσουν τη βέλτιστη μετάδοση σήματος και να ελαχιστοποιήσουν τις αντανακλάσεις.

10. Κατασκευή και τοποθέτηση εξαρτημάτων: Η διάταξη και η καθοδήγηση των οδών, καθώς και η στρατηγική τοποθέτηση των συστατικών, είναι ζωτικής σημασίας για την αποφυγή της υποβάθμισης του σήματος και των παρεμβολών.Τα συστατικά επιφανειακής τοποθέτησης χρησιμοποιούνται συχνά για τη μείωση της επαγωγικότητας και της χωρητικότητας μολύβδου.

11. Γείωση και Ασφάλεια: Χρησιμοποιούνται κατάλληλες τεχνικές γείωσης για τη μείωση των ηλεκτρομαγνητικών παρεμβολών (EMI) και τη διατήρηση της σταθερότητας του σήματος.Τα κυκλώματα υψηλής συχνότητας συχνά προστατεύονται από εξωτερικές παρεμβολές και περιέχουν ηλεκτρομαγνητικές εκπομπές.

Τα χαρακτηριστικά αυτά καθιστούν τα PCB υψηλής συχνότητας απαραίτητα για εφαρμογές που απαιτούν αποτελεσματική μετάδοση και λήψη σημάτων υψηλής συχνότητας, όπως συστήματα ασύρματης επικοινωνίας,συστήματα ραντάρ, συσκευές μικροκυμάτων, και ψηφιακά κυκλώματα υψηλής ταχύτητας.
