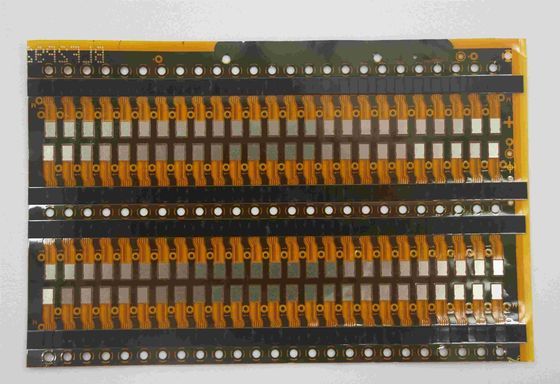

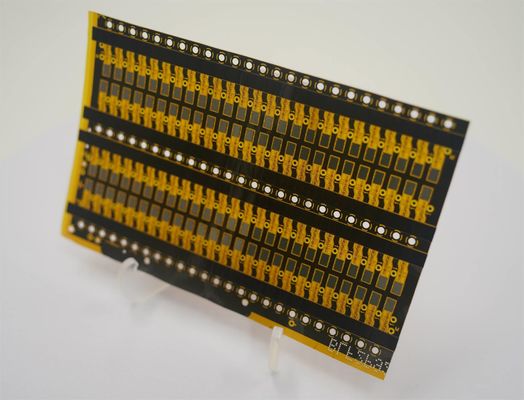

Ελαστικό PCB Κίτρινο και Μαύρο Επεξεργασία επιφάνειας EING

Το υλικό των ευέλικτων PCB χρησιμοποιείται συνήθως ως polyimide (PI) ως βασικό υλικό για το ευέλικτο υπόστρωμα.

Υπάρχουν επίσης ειδικές κόλλες, όπως οι ακρυλικές ή οι κόλλες με βάση το επωξικό, που χρησιμοποιούνται για τη σύνδεση των αγωγών στρωμάτων με το ευέλικτο βασικό υλικό, εξασφαλίζοντας αξιόπιστη επικάλυψη.

Flexible PCB often feature surface finishes like electroless nickel immersion gold (ENIG) or immersion silver (ImAg) to protect the copper traces and provide a suitable surface for soldering and component attachment.

Σχετικά με την εύκαμπτη πλακέτα κυκλωμάτων, τα στρώματα χαλκού στα FPC χαρακίζονται χρησιμοποιώντας προηγμένες τεχνικές χαρακτικής για να δημιουργηθούν τα επιθυμητά μοτίβα κυκλωμάτων με υψηλή ακρίβεια και λεπτά χαρακτηριστικά.Και η χρήση της γεώτρησης λέιζερ χρησιμοποιείται συχνά για τη δημιουργία vias (διασύνδεση) μεταξύ των στρωμάτων χαλκού σε πολυστρωτή FPC, επιτρέποντας κάθετες ηλεκτρικές συνδέσεις.

Η ευέλικτη πλακέτα κυκλωμάτων μπορεί να είναι εξειδικευμένες διαδικασίες σχηματισμού, όπως κάμψη, πτυχή ή κυλίνδρωση, για να επιτευχθούν τα επιθυμητά τρισδιάστατα σχήματα και διαμορφώσεις.

Αυτά τα υλικά, οι επιφανειακές επεξεργασίες και οι εξειδικευμένες διαδικασίες κατασκευής επιτρέπουν στο ευέλικτο PCB να προσφέρει εξαιρετική ευελιξία, υψηλή πυκνότητα διασύνδεσης και αξιόπιστη απόδοση,καθιστώντας τους μια ευπροσάρμοστη λύση για ένα ευρύ φάσμα ευέλικτων εφαρμογών ηλεκτρονικών.
