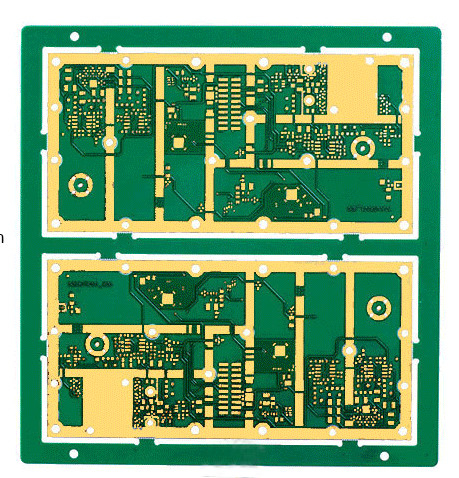

4 στρώσεις σκληρό χαλκό PCB υψηλής θερμοκρασίας FR4 EING PCB με καλυμμένο χαλκό για τηλεπικοινωνίες

"Καταφρυγμένο χαλκό" στην τεχνολογία PCB (Παγκόσμιο Πίνακα Τυπωμένων Κυκλωμάτων):

Ο όρος "θαμμένος χαλκός" αναφέρεται σε ένα συγκεκριμένο είδος διάταξης στρώματος χαλκού εντός ενός PCB.

Στην κατασκευή PCB, τα στρώματα χαλκού χρησιμοποιούνται συνήθως για τη διεξαγωγή ηλεκτρικών σημάτων και την παροχή συνδεσιμότητας μεταξύ των εξαρτημάτων.Μια τυποποιημένη στοιβάδα PCB αποτελείται από εναλλακτικά στρώματα χαλκού και μονωτικού υλικού, όπως η αιποξείδης υαλοειδή.

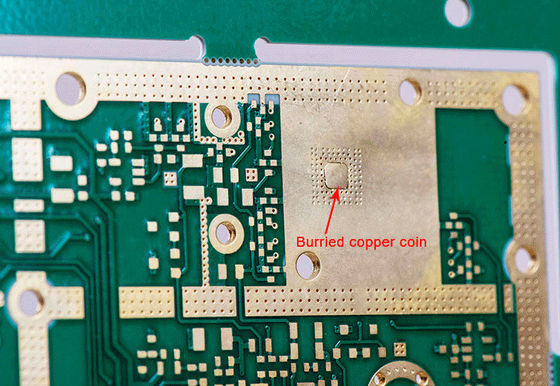

Σε περίπτωση θαμμένου χαλκού, ένα ή περισσότερα επιπλέον στρώματα χαλκού προστίθενται μεταξύ των τυποποιημένων στρωμάτων χαλκού.Αυτά τα επιπλέον στρώματα χαλκού είναι θαμμένα μέσα στα κυκλώματα pcb stackup και δεν εκτίθενται στα εξωτερικά στρώματα.

Τα θαμμένα στρώματα χαλκού μπορούν να χρησιμοποιηθούν για διάφορους σκοπούς, όπως η διανομή ενέργειας, τα επιφανειακά επίπεδα ή η δρομολόγηση σήματος.ο σχεδιαστής PCB μπορεί να επιτύχει καλύτερο έλεγχο της αντίστασης, μειώνει τις ηλεκτρομαγνητικές παρεμβολές (EMI) και βελτιώνει την ακεραιότητα του σήματος.

Τα θαμμένα στρώματα χαλκού δημιουργούνται συνήθως κατά τη διάρκεια της διαδικασίας κατασκευής πλακίδων PCB με το στρώμα πολλαπλών χαλκού επένδυσης πάνελ μαζί με τα μονωτικά στρώματα μεταξύ.Τα στρώματα χαλκού χαραμίζονται και σχηματίζουν τα επιθυμητά ίχνη και συνδέσεις κυκλώματος.

Αξίζει να σημειωθεί ότι η εφαρμογή των θαμμένων στρωμάτων χαλκού προσθέτει πολυπλοκότητα και κόστος στη διαδικασία κατασκευής PCB.χρησιμοποιείται συνήθως σε σχεδιασμούς PCB με ειδικές απαιτήσεις για σήματα υψηλής ταχύτητας, ελεγχόμενη παρεμπόδιση, ή EMI σκέψεις.
