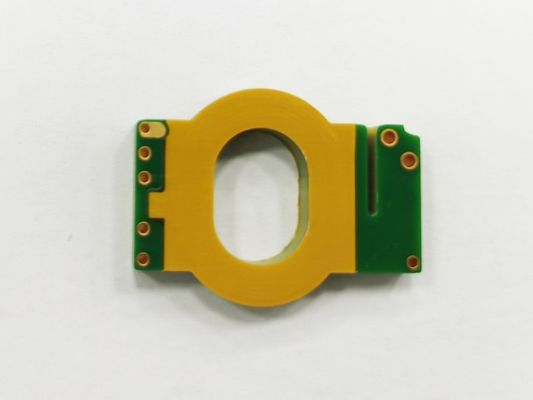

Υψηλό TG τρύπα ENIG 3.95+/10%Mm Burid μετασχηματιστών 20 PCB στρώματος

Υψηλό TG τρύπα ENIG 3.95+/10%Mm Burid μετασχηματιστών 20 PCB στρώματος

Brand Name: Customized
MOQ: Διαπραγματεύσιμα
τιμή: Διαπραγματεύσιμα
Payment Terms: Τ/Τ
Detail Information
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
UL,ISO9001
Στρώμα:
20L
materail:
IT180A, υψηλό TG
Πάχος:
3.95+/10%mm
Speical:
Τρύπα Burid, pi,
Η επιφάνεια τελειώνει:
ENIG
Όνομα:
Τύλιγμα PCB
Συσκευασία λεπτομέρειες:
Πακέτο κενού
Επισημαίνω:

Υψηλός μετασχηματιστής PCB TG

,

Τρύπα Burid μετασχηματιστών PCB

,

20 PCB ENIG στρώματος

Περιγραφή προϊόντων

20L/high TG/transformer PCB/3.95+/-10%mm/Burid hole/PI/ENIG



Το άνεμος PCB εφαρμόζεται κανονικά στο προϊόν και τον προσαρμοστή μετασχηματιστών. Εφαρμόζεται ευρέως τον καταναλωτή, επικοινωνία, αυτοκινητοβιομηχανία.


1. Απαίτησαν το requriement υψηλής τεχνολογίας όπως:
1) Υλικό: υψηλό υλικό TG: Το κρίσιμο φύλλο αλουμινίου RC% και χαλκού επιλέγει.
2)Πάχος χαλκού: βαρύς χαλκός 3OZ σε 10OZ,
3) Ειδικές τρύπες τεχνολογίας burid, διάτρηση βάθους, pi materail χρησιμοποιούμενες κ.λπ.
4)) Ρητίνη plugging+hole που καλύπτεται,
5)Ειδικό soldermask για να είναι ληφθείσα υψηλή τάση.


2. Το PCB πρέπει να εξεταστεί όπως επόμενο:
1) Δοκιμή αντίστασης, δοκιμή αυτεπαγωγής, δοκιμή υψηλής τάσης και ακόμη και δοκιμή ικανότητας, αξία κ.λπ. του Q.

2) Δοκιμή αξιοπιστίας: Δοκιμή του CAF, δοκιμή solderability, δοκιμή θερμικού κλονισμού, δοκιμή κ.λπ. ανακύκλωσης θερμοκρασίας.



Πώς να ξέρει το διηλεκτρικό πάχος μπορεί να είναι αντιστέκεται την αξία τάσης; Είναι το ίδιο επίπεδο τάσης με το διαφορετικό είδος materails;



Με καλέστε, μας αφήστε disscuss οι λεπτομέρειές τους.
